Обмен информацией между САПР и PLM на базе механизма интеграции приложений позволяет создавать разработки различной сложности, со значительной экономией времени на разработку и минимизацией ошибок. В IPS 5.0 акцент был сделан на развитие интеграции с основными ECAD-системами.

Интегратор IPS с Mentor Graphics

Mentor Graphics позволяет создавать и проектировать объекты с помощью собственной библиотеки, в которой находятся все необходимые элементы. Каждый созданный объект сопровождается входящей электронной документацией: принципиальной электрической схемой, на основании которой происходит разработка печатного рисунка платы, и сама печатная плата в виде файла фотошаблона. Интегратор с Mentor Graphics автоматически формирует в базе данных IPS электронный состава изделия при сохранении файла электрической схемы в систему. При этом элементы, созданные на основе библиотеки Mentor Graphics, автоматически связываются с базой данных НСИ в IPS IMBASE. Далее редактор текстовых конструкторских документов IPS AVS автоматически создает на основе полученного состава конструкторскую спецификацию, перечень элементов, а также набор конструкторских ведомостей. Имеется возможность формирования электронных составов изделий на основании многоплатных проектов, при этом в составе одного проекта создается не одно электронное изделие со своим составом, а столько, сколько заложено в проекте.

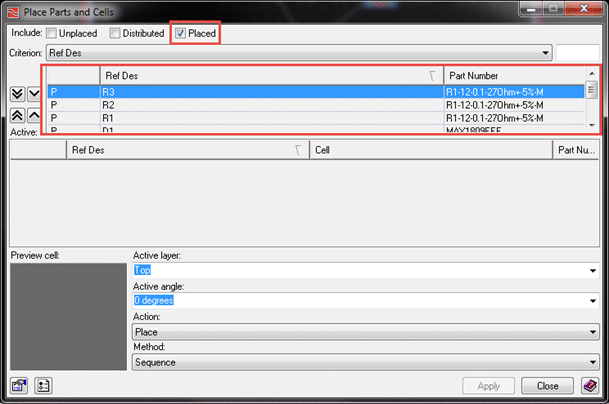

Список компонентов, размещенных на печатной плате

Интегратор IPS с Altium Designer

Помимо автоматического создания сборочных единиц с составом на основе электронных схем и формирования необходимого комплекта документов, в интеграторе IPS с Altium Designer разработан ряд дополнительных возможностей, которые позволяют не только упростить рабочий процесс, но и контролировать передачу данных в PLM-систему. Прежде всего, доработки касаются поддержки многовариантных, многоканальных и иерархических проектов Altium Designer. Механизм поддержки таких проектов позволяет пользователю редактировать параметры компонента для любого варианта проекта (сопротивление резистора, емкость конденсатора и т.д.), а также исключать компоненты и при необходимости заменять их другими компонентами из библиотеки Altium Designer. Все функциональные возможности механизма поддержки многовариантных и многоканальных проектов созданы в виде удобных и доступных в использовании команд меню на панели инструментов Altium Designer.

Многовариантный проект

Также в интегратор с Altium Designer добавлена дополнительная возможность настройки сопоставлений имен атрибутов между Altium и PLM IPS. Это позволяет обходить ограничения ECAD-системы на использование кириллицы и специальных символов в именах полей при записи в документы Altium Designer электронных подписей и значений атрибутов из системы IPS.

Удобный интерфейс

Ещё одной особенностью интеграторов IPS является установка собственных модулей расширения непосредственно в пакеты Mentor Graphics и Altium Designer. В среде проектирования автоматически появляется меню на панели инструментов с основными функциональными командами системы IPS. Данные команды сгруппированы на общей закладке IPS. При этом пользователь получает возможность осуществлять обмен данными между системами и пользоваться командами системы IPS без переключения между приложениями.

Среди команд IPS, встроенных непосредственно в систему проектирования, следует особо отметить команду вызова механизма синхронизации компонентов электрических схем с базой данных IPS IMBASE. Данный механизм позволяет постоянно контролировать актуальность компонентов, используемых в ECAD-системах, сравнивая их с данными в эталонной системе управления НСИ IPS IMBASE.

Поддержка составных компонентов

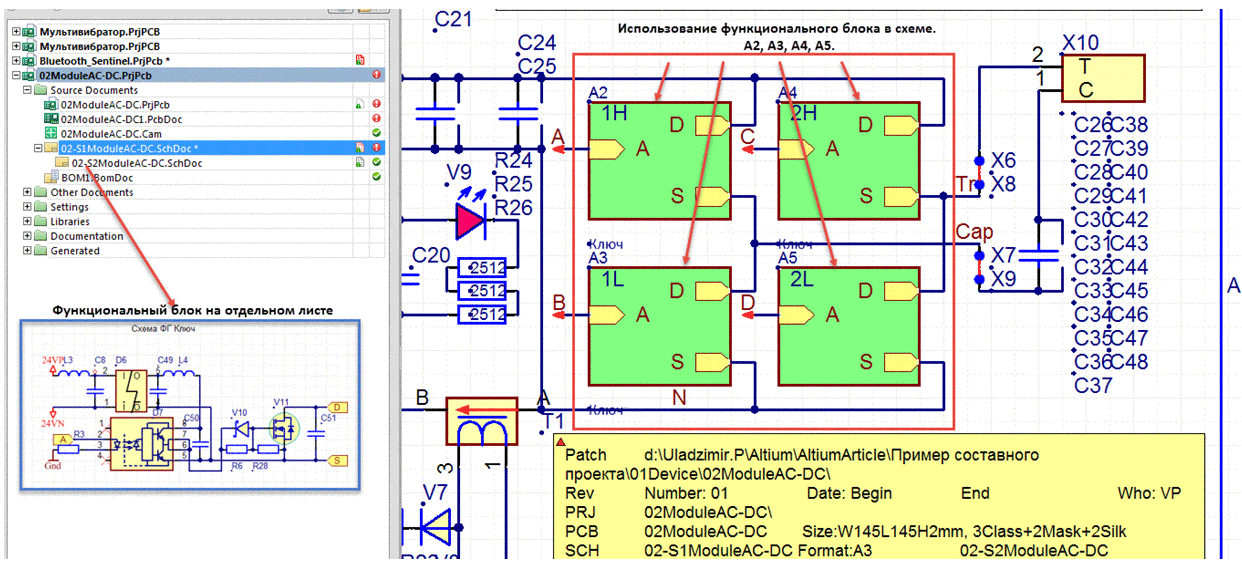

В состав электрической схемы входят компоненты, которые имеют графическое представление и выводы, определяющие точки их электрического подключения и логику. Некоторые компоненты, такие как массивы резисторов или реле могут быть нарисованы в нескольких отдельных частях. Такие части, размещенные независимо друг от друга на схеме электрической, называются составными компонентами. В интеграторах IPS с Mentor Graphics и Altium Designer добавлена поддержка составных компонентов, а также реализовано чтение наименований компонентов из нескольких частей. Это позволяет системе IPS корректно формировать как состав сборок на основе электрических схем с составными компонентами, так и комплект конструкторских документов на основании этого состава.

Редактор конструкторских документов

Для учета специфики приборостроительных предприятий были проведены значительные доработки в редактор конструкторских документов IPS AVS 5.0. В частности, было реализовано автоматическое оформление подборных компонентов с учетом функциональных групп в конструкторских спецификациях и перечнях элементов (ГОСТ 2.106-96 и ГОСТ 2.702-2011) на основе информации, взятой из электрической схемы, созданной в ECAD-системе. Данный функционал широко востребован на предприятиях, занимающихся разработкой электрических устройств, требующих подбора компонентов в процессе производства, на этапе наладки или настройки. Также было реализовано автоматическое оформление допустимых замен в перечнях элементов на основе информации о допустимых заменах, которая была указана конструктором либо в ECAD-системе, либо в редакторе конструкторской спецификации.

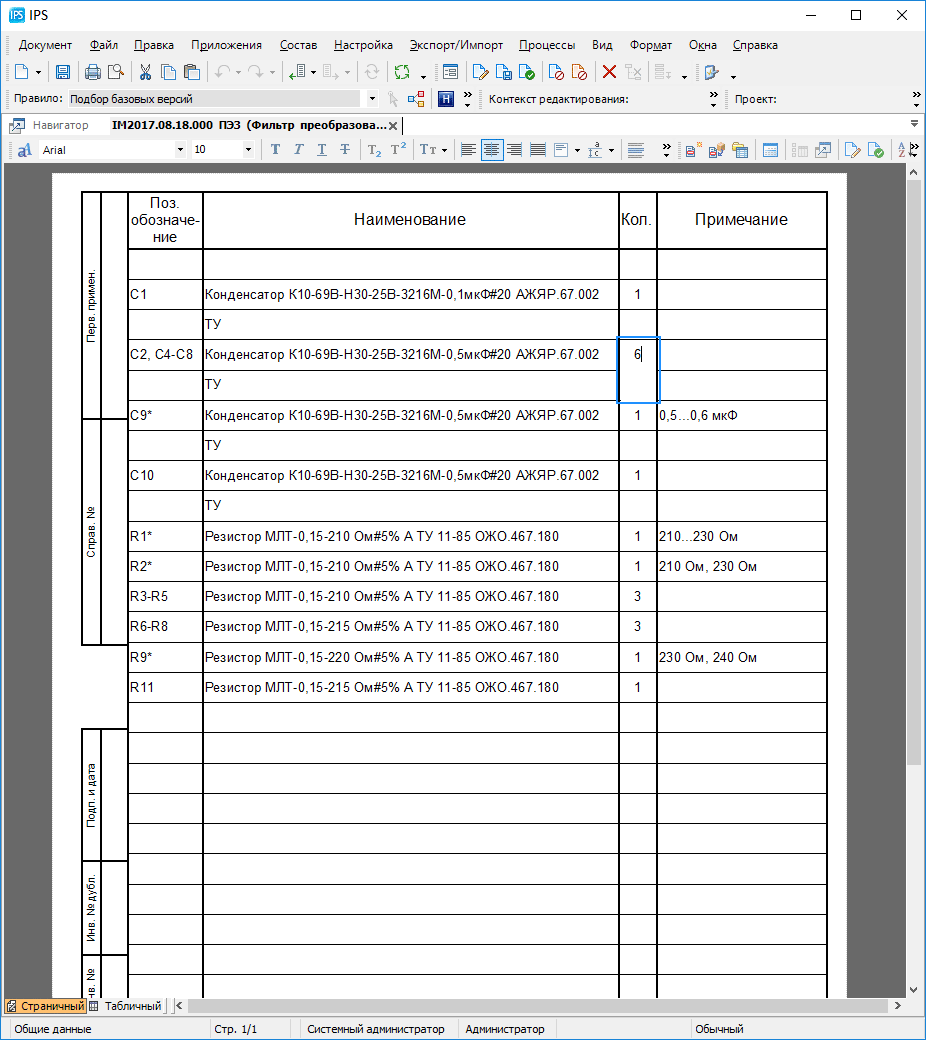

Редактор конструкторских документов IPS AVS

Среди доработок и новых функций, появившихся в IPS AVS 5.0, хотелось бы также отметить:

• Команда автоматического формирования групповых ведомостей спецификаций и покупных по форме Б.
• Механизм уведомления пользователя об автоматически проведённых в спецификацию изменениях из базы данных IPS. При открытии спецификации в режиме редактирования появляется дополнительная панель, в которой система уведомляет пользователя об автоматически проведенных в спецификацию изменениях на основе изменений, которые были проведены в электронной структуре изделия вне редактора AVS.
• В табличной форме редактирования спецификации теперь можно фиксировать определённые колонки, не давая им смещаться в невидимую область экрана при горизонтальной прокрутке таблицы.
• Добавлена возможность настройки позиции для вывода единиц измерения в примечаниях.
• Доработана автоматическая нумерация позиций с учетом пропуска строк.
• Добавлена поддержка условных позиций САПР Cadmech.
