IPS AVS
IPS AVS - система, предназначенная для разработки в автоматическом и диалоговом режимах комплекта текстовой конструкторской документации. Автоматизирует выпуск единичных спецификаций, групповых спецификаций форм А, Б, В и различных ведомостей. Обеспечивает оформление спецификаций и ведомостей в полном соответствии с ГОСТ 2.106-96.
IPS AVS позволяет редактировать документы в таком же виде, в котором они будут выведены на печать. А встроенный редактор бланков позволяет пользователям создавать бланки той формы, которая принята на предприятии или в отрасли.
Выберите Ваш IPS AVS
IPS AVS
модуль расширения для IPS Search
IPS AVS Pro
автоматизированное рабочее место для специалистов, перерабатывающих бумажные спецификации в формат IPS
Редактор IPS AVS является модулем расширения системы IPS Search и позволяет редактировать состав сборочных единиц в виде конструкторской спецификации. Созданные конструкторские документы хранятся в общей базе данных документов IPS Search. При создании новой записи в спецификации в базе данных автоматически создается новый документ, который автоматически добавляется в состав сборочной единицы, связанной с разрабатываемой спецификацией. При удалении записей из дерева состава сборки удаляются соответствующие записи из спецификации. В системе IPS спецификация – это форма представления состава изделия, поэтому в IPS невозможно добиться рассогласования состава и соответствующей ему конструкторской спецификации.

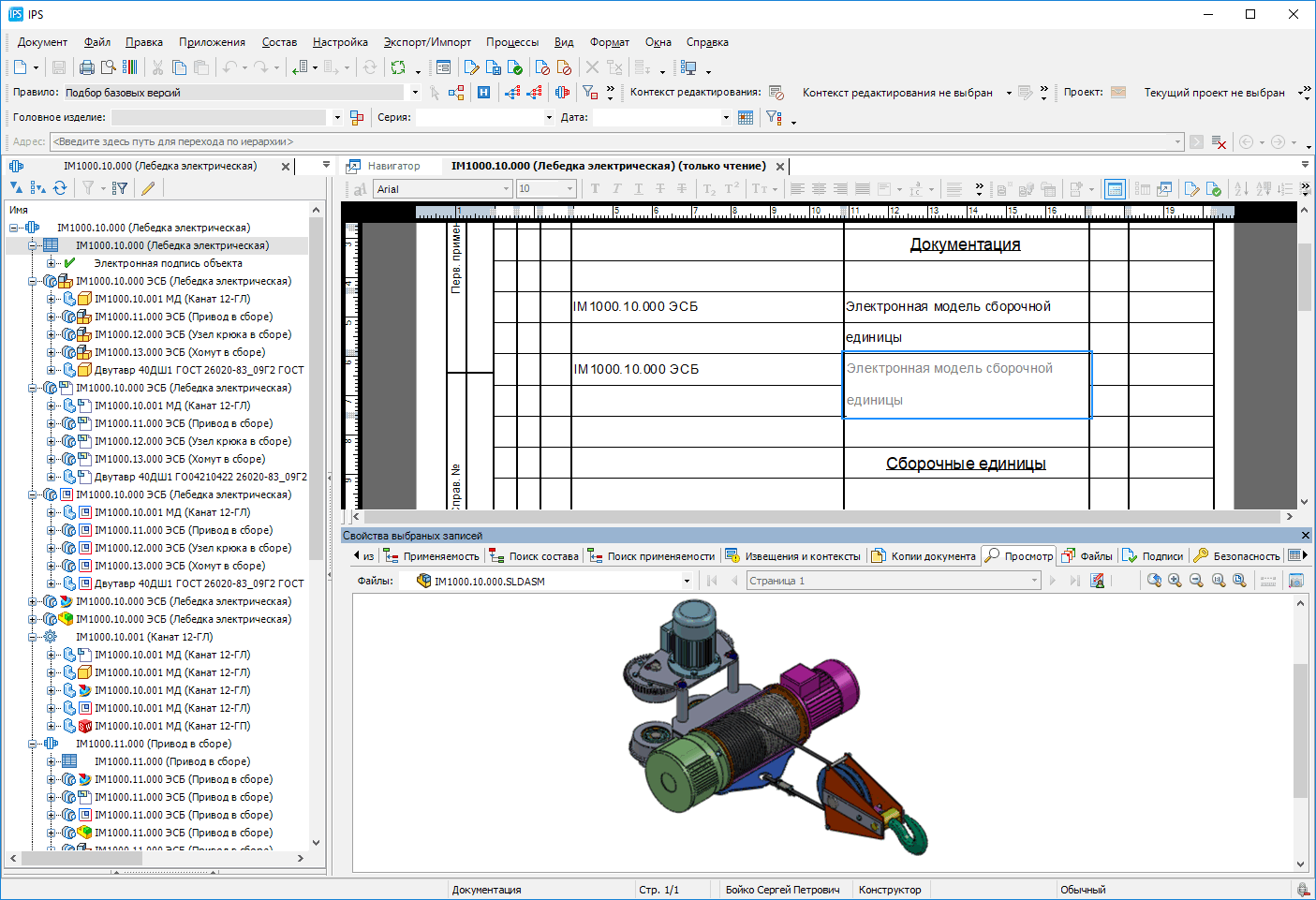

IPS AVS предоставляет два режима работы: визуальный редактор и табличное представление.
В режиме визуального редактора создание спецификации или ведомости производится в интерактивном режиме. Конструктор может создавать новые разделы, добавлять новые записи из базы данных IPS или справочника IPS IMBase, создавать группы допустимых замен, создавать новые исполнения, делать необходимые пропуски строк или перенос на новую страницу.
Редактор спецификаций IPS AVS предоставляет пользователю механизмы для работы с заменителями.
Система обеспечивает создание групп допустимых замен, обеспечивая постоянный контроль над логикой создаваемой замены. В случае создания неверной замены, IPS AVS предоставит отчет об ошибках, возникших при формировании заменителей. Если ошибок нет, система автоматически сформирует текст допустимой замены и разместит его в поле Примечание.
Управление шаблонами текстовых конструкторских документов производится централизованно, что исключает оформление документа по стандартам, не принятым на предприятии.
IPS AVS + IPS CAD Connectors
Модули интеграции с 3D CAD-системами позволяют автоматически сформировать состав изделий по их трёхмерным моделям, а IPS AVS позволяет на основе этого состава сформировать конструкторские спецификации и различные ведомости.
IPS AVS + Cadmech
Совместное использование IPS AVS и Cadmech позволяет в процессе создания сборочного чертежа автоматически сформировать спецификацию (данные будут отсортированы согласно требованиям стандартов ЕСКД, будут созданы заголовки разделов, проставлены позиции и т.д.) и на основании ее автоматически занести позиции в сборочный чертеж.
Кроме того, IPS AVS позволяет на основании спецификации автоматически сформировать ведомость спецификаций, ведомость покупных изделий и другие ведомости.
Наличие в IPS AVS и Cadmech общих программных и информационных средств поддержки справочных данных IPS IMBase обеспечивает полную достоверность данных в документации.
