Cadmech КОМПАС

Комплекс средств автоматизации конструкторского проектирования для КОМПАС-3D

Как купить Временная версия

Возможности Cadmech КОМПАС

Cadmech КОМПАС позволяет значительно расширить функциональные возможности КОМПАС-3D. Благодаря модулям системы Cadmech, проектирование 3D-моделей, с возможностью размещения элементов оформления на модели, и оформление КД в соответствии с ЕСКД становится гораздо проще, удобнее и информативней.

Библиотека стандартных изделий

Всю информацию, необходимую для отрисовки стандартных деталей, система получает из единой конструкторско-технологической базы данных IPS IMBase (более 3000 ГОСТов), входящей в состав Cadmech КОМПАС. В библиотеке стандартных и прочих изделий информация о типах элементов, типоразмерах, исполнениях представлена в виде иерархической структуры для удобства выбора и применения. Пользователям предлагается широкий набор болтов, винтов, подшипников (более 25 типов), гаек, шайб, шпилек, штифтов, который может расширяться самим пользователем без привлечения программистов.

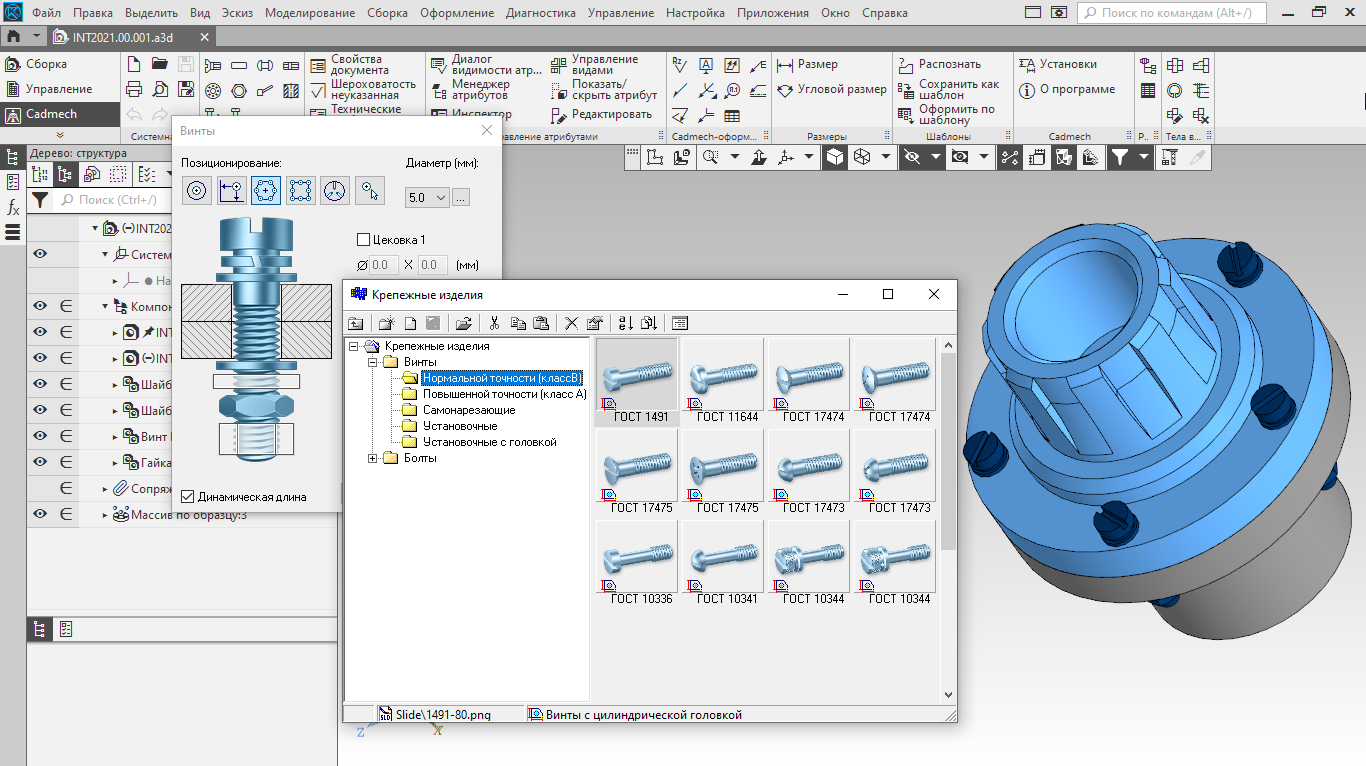

Генерация крепежных соединений и отверстий

Cadmech КОМПАС предоставляет проектировщику эффективные и интуитивно понятные инструменты для расчета, вставки и редактирования пакета крепежных соединений:

  • Диалог формирования крепежного соединения, включающего крепежную деталь (болт, винт и т.д.) и, при необходимости, шайбы, гайки.
  • Выбор параметров крепежного элемента из базы данных предприятия IPS IMBase, исключающий ошибки на стадии проектирования.

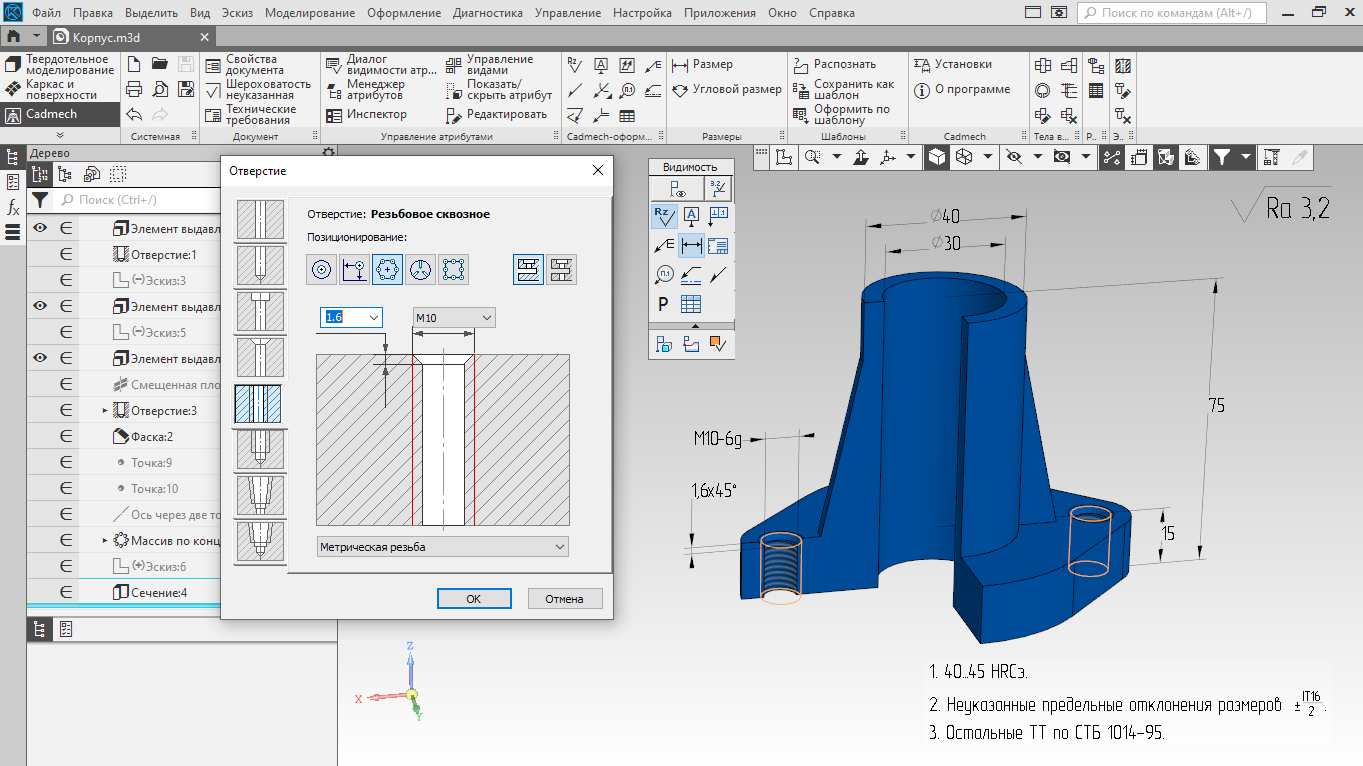

  • Автоматическое формирование крепежных отверстий (с учетом применяемого ряда проходных отверстий, типа, формы и размеров крепежного элемента: резьбовые или гладкие, проходные или глухие, с цековкой или зенковкой, включая конические).
  • Возможность генерации массивов.
  • Различные варианты позиционирования элементов на плоских и концентрических гранях: от двух ребер, соосно, радиально, круговой массив, прямоугольный массив, свободная вставка.
  • Быстрое редактирование крепежного соединения с возможностью изменения любого из его параметров.

Проектирование деталей типа «тело вращения» и зубчатых передач

В состав комплекса Cadmech КОМПАС входит модуль для проектирования деталей типа "тело вращения": валы, втулки, вал-шестерни, различные звездочки и червяки и др. Данный модуль позволяет:

  • последовательно либо в произвольном порядке генерировать трехмерные параметрические элементы различных участков тела вращения, включая цилиндрические, конические (с различными способами задания размеров конической части), сферические, резьбовые, шлицевые, зубчатые и другие внешние и внутренние элементы;
  • изменять типы и размеры элементов вала или втулки, удалять или добавлять элементы как в процессе проектирования, так и после его завершения;
  • автоматически генерировать необходимые технологические элементы (различные типы канавок для выхода шлифовального круга, резьбонарезного инструмента, выход фрезы для нарезания шлицев, центровые и смазочные отверстия и т.д.);
  • автоматически подбирать параметры технологических элементов в зависимости от диаметра шейки вала или отверстия во втулке.

Инженерные расчеты

Cadmech КОМПАС содержит в своем составе расчетный центр, который позволяет производить инженерные расчеты крепежных соединений и зубчатых передач. По введенным исходным данным система автоматически определит класс прочности крепежных деталей или зубчатой передачи, рассчитает диаметр метрической резьбы при известных классах прочности и приведет найденное значение к стандартному.


Оформление в среде 3D модели

Система Cadmech КОМПАС позволяет конструктору непосредственно на ребрах и поверхностях модели указывать технические требования, размеры, требования к шероховатости поверхностей, геометрические отклонения формы и расположения, покрытия, твердости поверхностей, требования к маркировке и клеймлению, обозначение центровых отверстий и т.д. При этом обеспечивается ассоциативная связь свойств модели с чертежом. При изменении свойств поверхностей на модели соответствующие изменения будут автоматически проведены и в чертеже. Для удобства чтения и анализа требований система имеет ряд функций по управлению отображением атрибутов, позволяющих скрывать или отображать группы атрибутов, как по их принадлежности к конкретному элементу или видовому представлению, так и по их типу.


Функциональное оформление

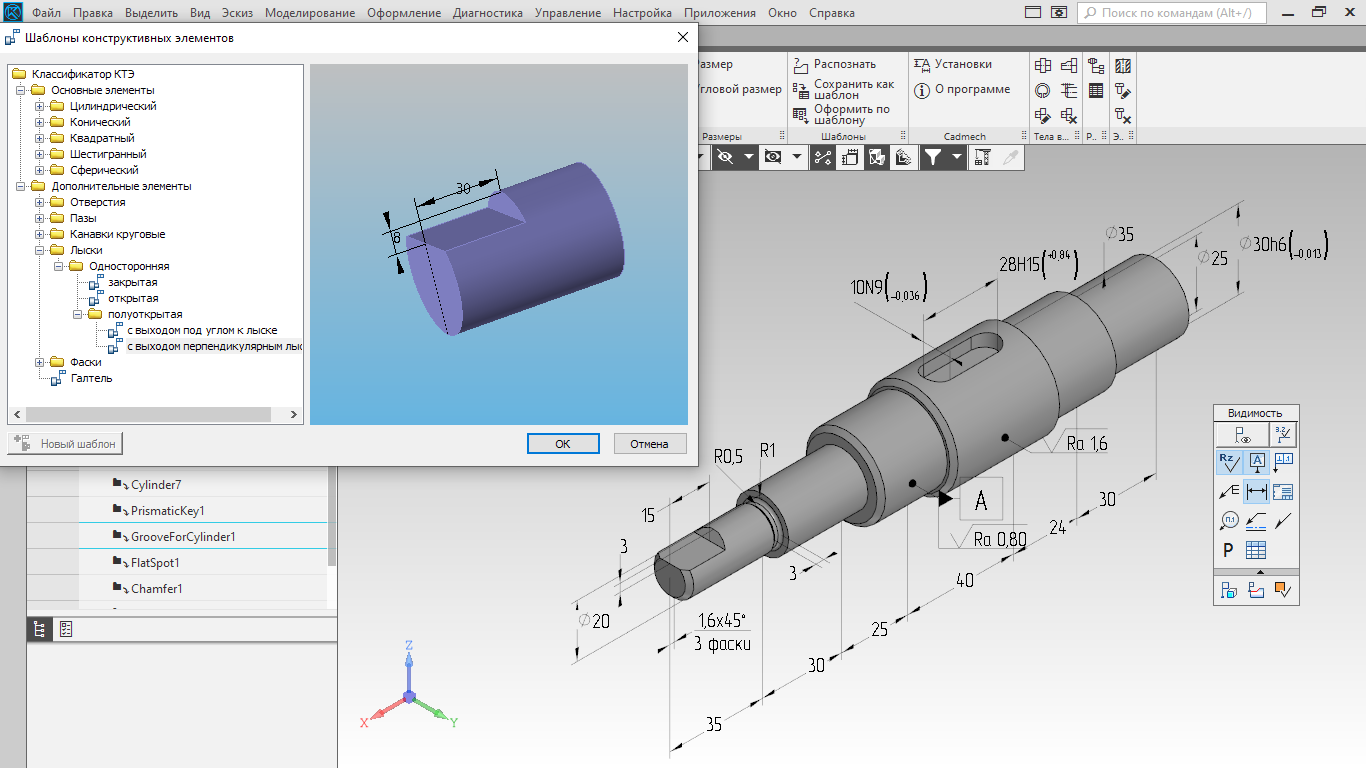

Функциональное оформление - уникальная технология, позволяющая системе автоматически определять целый ряд параметров элемента, необходимых для его изготовления (точность, шероховатость, покрытие, твердость, отклонения и т.д.), исходя из его функционального назначения. Применение данной технологии позволяет во много раз увеличить производительность оформления чертежа и сделать его качественным и правильным, независимо от квалификации разработчика.

Система позволяет конструктору использовать как предоставляемые в составе Cadmech КОМПАС варианты оформления для стандартизованных элементов (канавки под выходы шлифовальных кругов и резьбы, канавки под уплотнительные и запорные кольца, шейки валов под подшипники, манжетные уплотнения, упорные и запорные кольца, отверстия под крепежные элементы и множество других элементов), так и разрабатывать и применять шаблоны оформление для собственных элементов, наиболее часто встречающихся в разрабатываемых на предприятии конструкциях.

В состав Cadmech КОМПАС входит модуль распознавания конструкторско-технологических элементов, который позволяет автоматически найти на модели описанные элементы и сразу же применить к ним шаблоны оформления. В случае произведения операций распознавания из модели детали, активированной в сборочной модели, система проанализирует сопрягаемые детали и уточнит данные по применяемому шаблону оформления. Например, распознает подшипники и манжеты на шейках вала и применит к шейкам шаблоны оформления, предназначенные для данных типов подшипников и манжет, уточнив у пользователя недостающие параметры (посадку подшипника, скорость вращения вала и пр.).

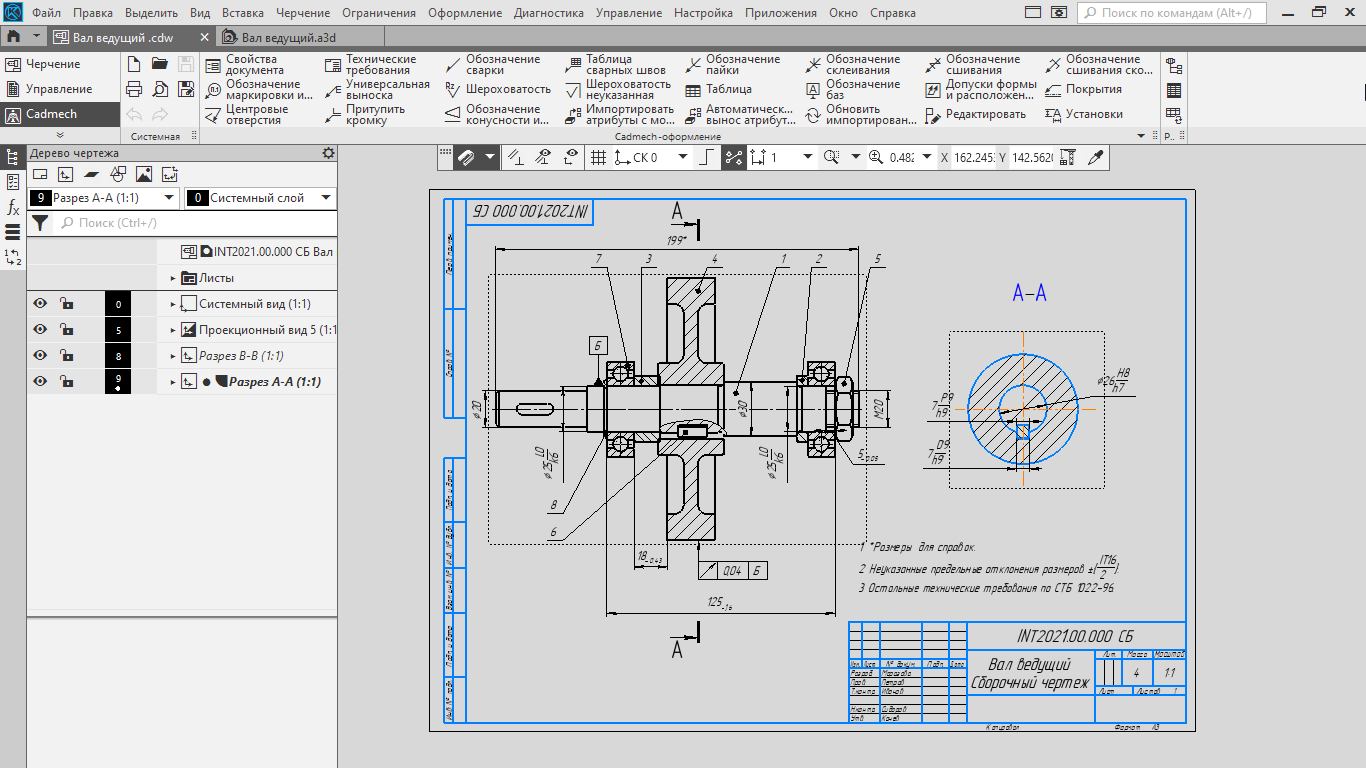

Оформление чертежей по ЕСКД

Cadmech КОМПАС позволяет оформлять чертежи в соответствии с требованиями ЕСКД. К возможностям системы относится:

  • Различные форматы и штампы: с разбивкой на зоны; с поддержкой кратности форматов; с возможностью генерации нестандартных форматов.
  • Различные формы записи размерного текста (в прямоугольнике, подчеркнутый размер, размер с пояснением под размерной линией, с возможностью вставки спецсимволов, с допусками и посадками).
  • Генерация на чертеже технических требований с выбором пунктов из библиотек типовых технических требований. Возможность вставки в текст ТТ значков диаметра, шероховатости, допуска формы, дробей, верхнего и нижнего индексов и пр.
  • Простановка символов шероховатости, допусков формы и расположения поверхностей.
  • Возможность определения формы записи допусков для указания предельных отклонений. Все типы допусков рассчитываются системой автоматически в соответствии с выбранным квалитетом и номиналов размера.
  • Генерация обозначений неразъемных соединений.

Cпецификации и ведомости

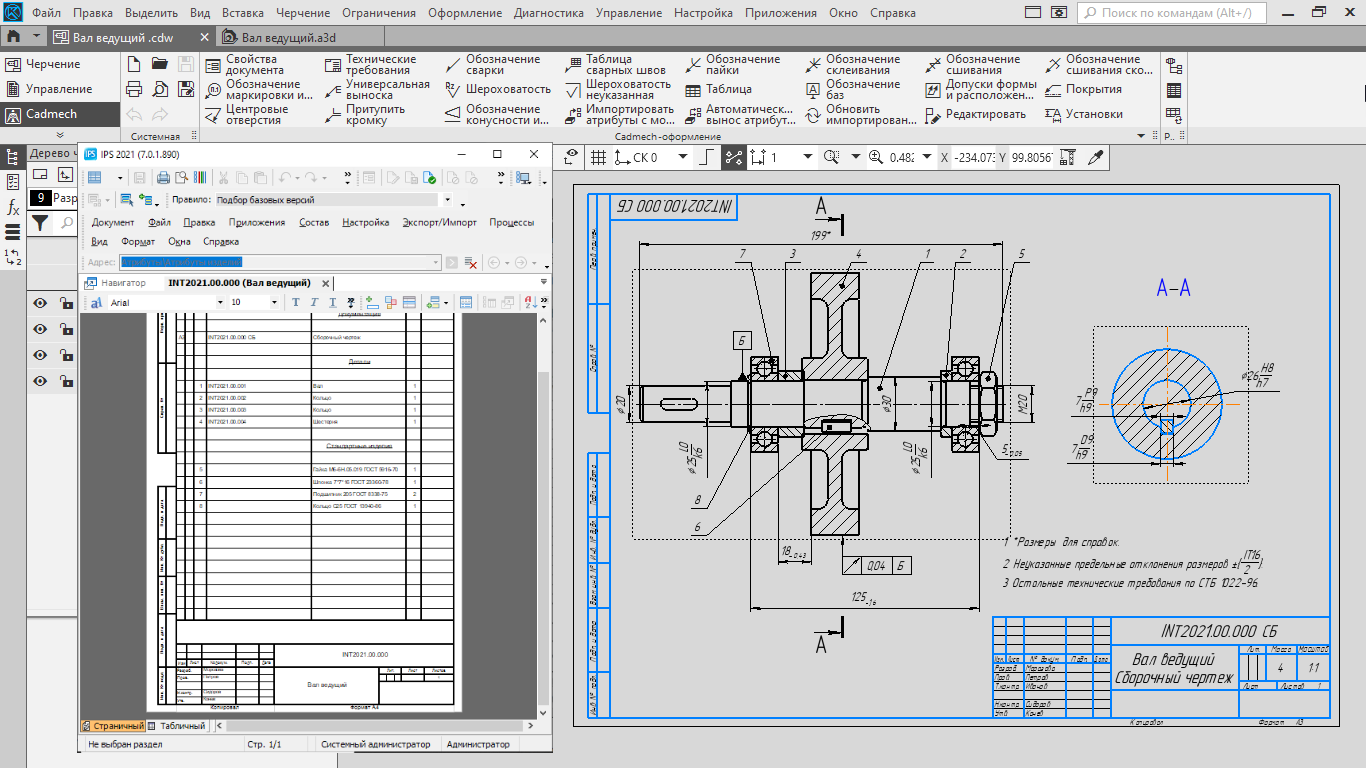

Cadmech КОМПАС позволяет генерировать спецификации на основании модели сборки или сборочного чертежа. Данные в спецификацию заносятся путем автоматического считывания состава изделия из электронной модели сборки. Далее информация передается в редактор текстовых конструкторских документов IPS AVS для формирования и оформления спецификации.

Система IPS AVS позволяет формировать следующие документы:

  • Единичная спецификация.
  • Групповая спецификация формы А, Б, В.
  • "Зеркальная" спецификация.
  • Общая спецификация для конфигурируемых изделий.
  • Спецификация заказа.
  • Перечень элементов.
  • Ведомость покупных изделий.
  • Ведомость спецификаций.
  • Развернутая (общая) спецификация.
  • Ведомость состава изделия.
  • Другие структурированные конструкторские текстовые документы.

Вывод документов осуществляется как на печатающие устройства, так и путем их экспорта в форматы DBF, EMF, WMF, BMP, XML.
