Библиотека стандартных изделий

Всю информацию, необходимую для отрисовки стандартных деталей, система получает из единой конструкторско-технологической базы данных IPS IMBase (более 3000 ГОСТов), входящей в состав Cadmech ProE. В библиотеке стандартных и прочих изделий информация о типах элементов, типоразмерах, исполнениях представлена в виде иерархической структуры для удобства выбора и применения. Пользователям предлагается широкий набор болтов, винтов, подшипников (более 25 типов), гаек, шайб, шпилек, штифтов, который может расширяться самим пользователем без привлечения программистов.

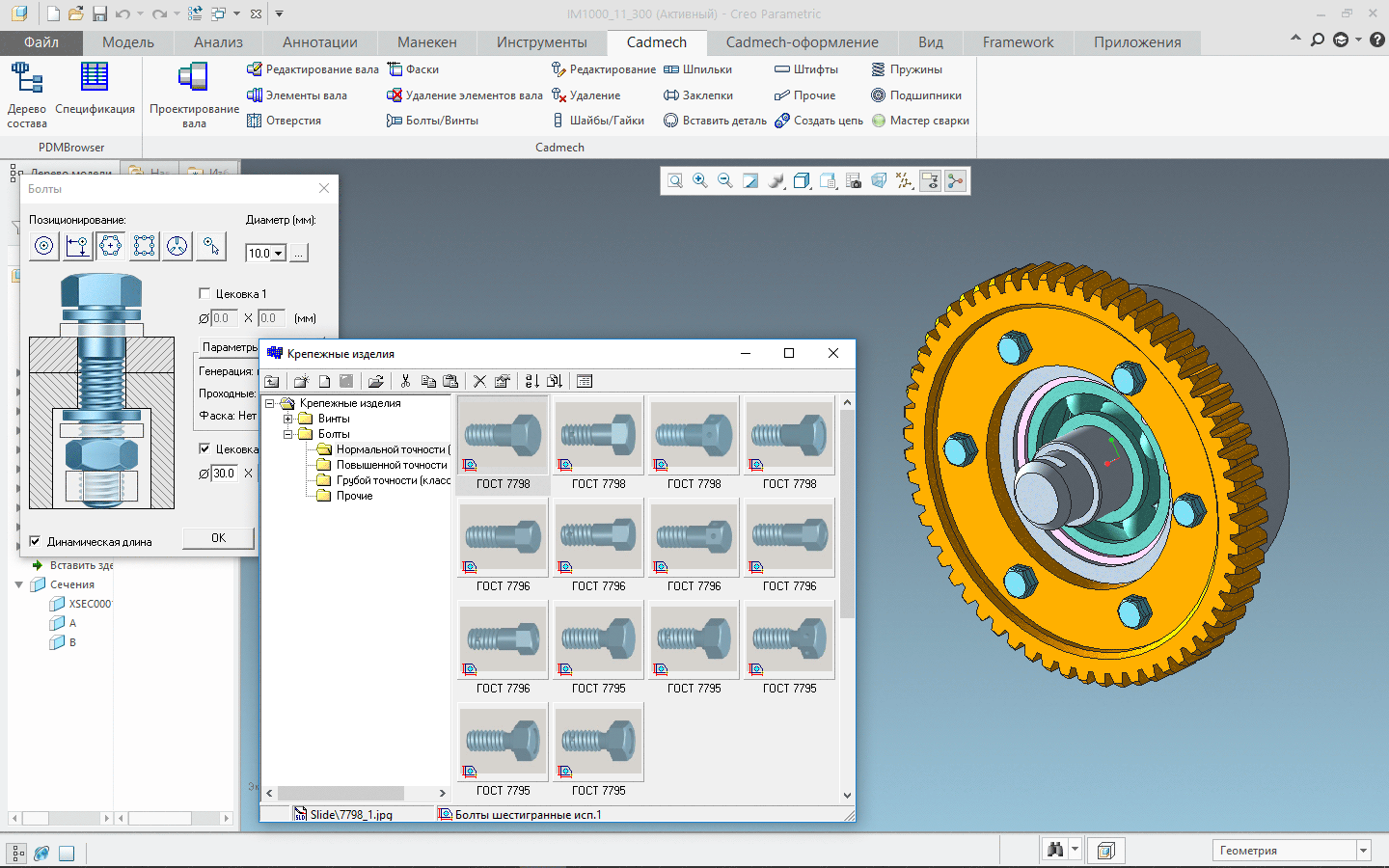

Генерация крепежных соединений и отверстий

Cadmech ProE предоставляет проектировщику эффективные и интуитивно понятные инструменты для расчета, вставки и редактирования пакета крепежных соединений:

• Диалог формирования крепежного соединения, включающего крепежную деталь (болт, винт и т.д.) и, при необходимости, шайбы, гайки, шплинты.
• Выбор параметров крепежного элемента из базы данных предприятия IPS IMBase, исключающий ошибки на стадии проектирования.
• Автоматическое формирование крепежных отверстий (с учетом применяемого ряда проходных отверстий, типа, формы и размеров крепежного элемента: резьбовые или гладкие, проходные или глухие, с цековкой или зенковкой).
• Возможность генерации массивов.
• Различные варианты позиционирования элементов на плоских и концентрических гранях: от двух ребер, соосно, радиально, круговой массив, прямоугольный массив, свободная вставка.
• Автоматическое создание сборочных связей между всеми элементами (винтами, шайбами, гайками и др.) и отверстиями в соединяемых деталях.
• Быстрое редактирование крепежного соединения с возможностью изменения любого из его параметров.

В режиме моделирования деталей и сборок в деталях можно формировать различные типы отверстий: глухие, сквозные (гладкие и резьбовые) включая и конические. Предоставляется возможность генерации массивов и различные варианты позиционирования.

Проектирование деталей типа «тело вращения» и зубчатых передач

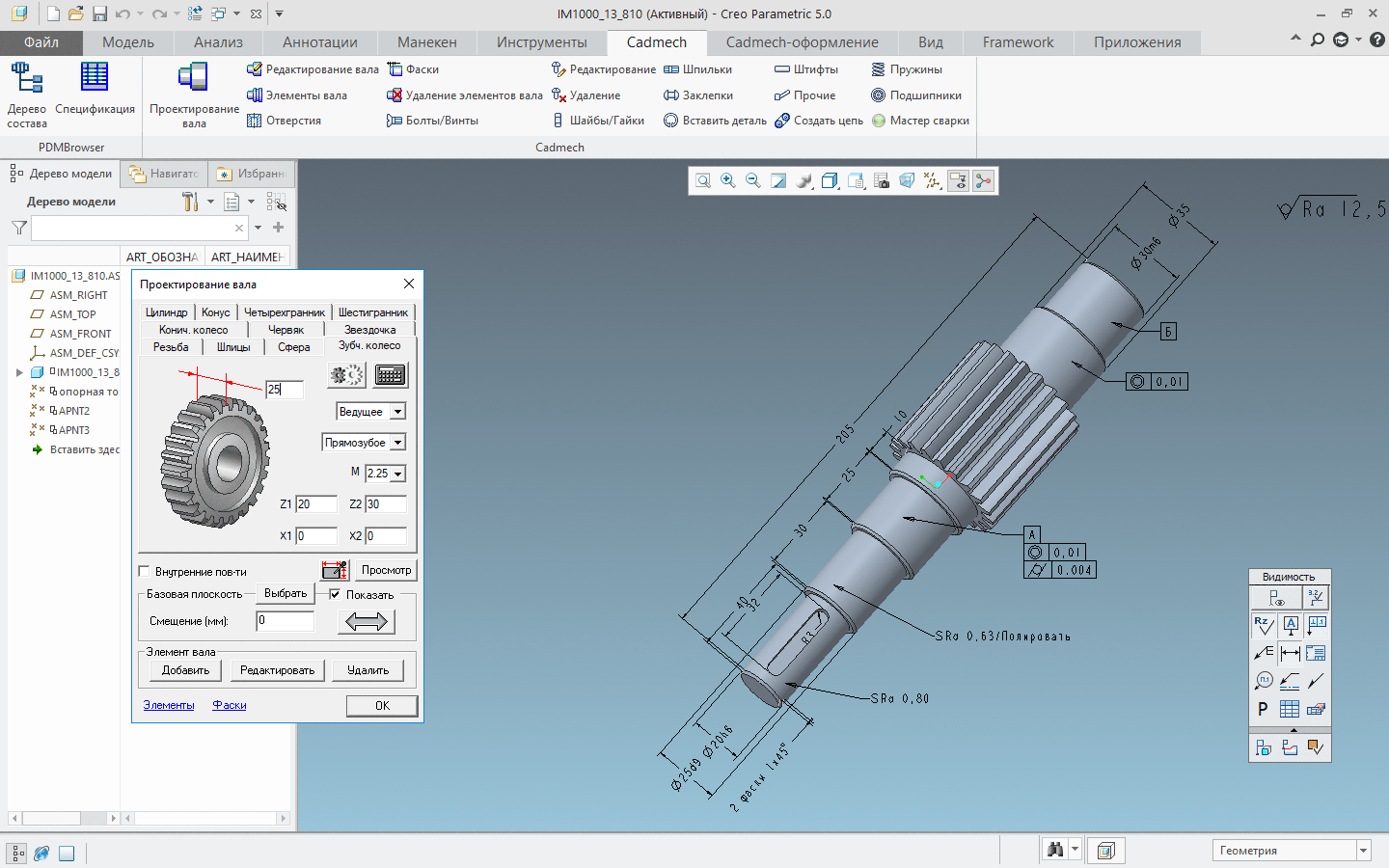

В состав комплекса Cadmech ProE входит модуль для проектирования деталей типа «тело вращения» (валы, втулки, вал-шестерни и др.). Данный модуль позволяет:

• последовательно либо в произвольном порядке генерировать трехмерные параметрические элементы различных участков тела вращения, включая цилиндрические, конические (с различными способами задания размеров конической части), сферические, резьбовые, шлицевые, зубчатые и другие внешние и внутренние элементы;
• изменять типы и размеры элементов вала или втулки, удалять или добавлять элементы как в процессе проектирования, так и после его завершения;

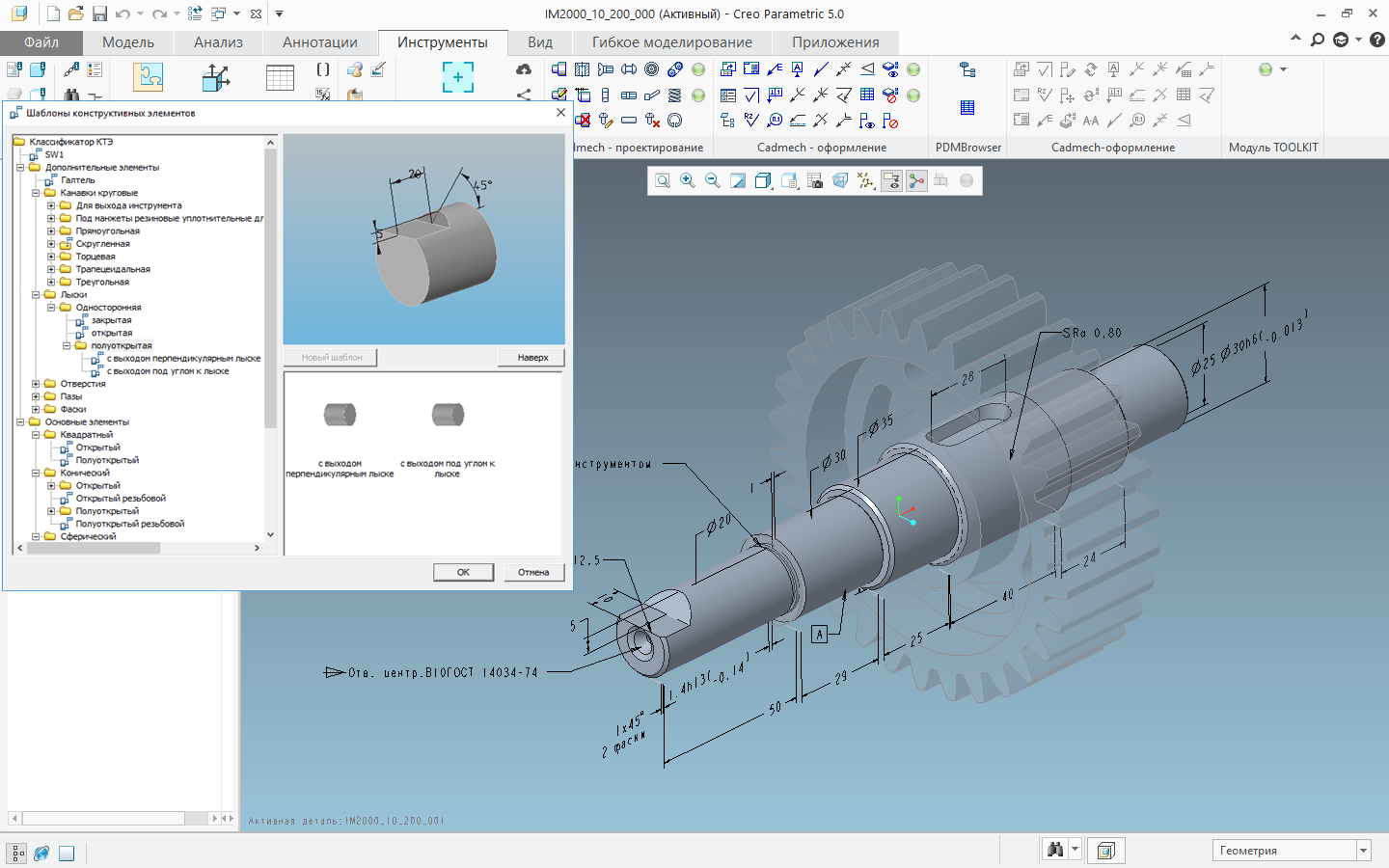

• автоматически генерировать необходимые технологические элементы (различные типы канавок для выхода шлифовального круга, резьбонарезного инструмента, выход фрезы для нарезания шлицев, центровые и смазочные отверстия и т.д.);
• автоматически подбирать параметры технологических элементов в зависимости от диаметра шейки вала или отверстия во втулке.

Модуль проектирования зубчатых передач позволяет создавать зубчатые колеса с прямозубым, косозубым, коническим и шевронным зацеплением, червячные и цепные передачи.

Инженерные расчеты

Cadmech ProE содержит в своем составе расчетный центр, который позволяет производить инженерные расчеты зубчатых передач, пружин, балок, разъемных соединений и пр. По рассчитанным параметрам система автоматически генерирует 3-х мерные детали, что значительно повышает скорость проектирования.

Оформление в среде 3D модели

Система позволяет конструктору непосредственно на поверхностях модели указывать требования к шероховатости, геометрические отклонения формы и расположения, покрытия, твердость и т.д. При этом обеспечивается ассоциативная связь свойств модели с чертежом. При изменении свойств поверхностей на модели соответствующие изменения будут автоматически проведены и в чертеже.

Функциональное оформление - уникальная технология, позволяющая системе автоматически определять целый ряд параметров элемента, необходимых для его изготовления (точность, шероховатость, покрытие, твердость, отклонения и т.д.), исходя из его функционального назначения. Применение данной технологии позволяет во много раз увеличить производительность оформления чертежа и сделать его качественным и правильным, независимо от квалификации разработчика.

Оформление чертежей по ЕСКД

Cadmech ProE позволяет оформлять чертежи в соответствии с требованиями ЕСКД. К Вашим услугам:

• Различные форматы и штампы: с разбивкой на зоны; с поддержкой кратности форматов; с возможностью генерации нестандартных форматов.
• Различные формы записи размерного текста (в прямоугольнике, подчеркнутый размер, размер с пояснением под размерной линией, с возможностью вставки спецсимволов, с допусками и посадками).
• Генерация на чертеже технических требований с выбором пунктов из библиотек типовых технических требований. Возможность вставки в текст ТТ значков диаметра, шероховатости, допуска формы, дробей, верхнего и нижнего индексов и пр.

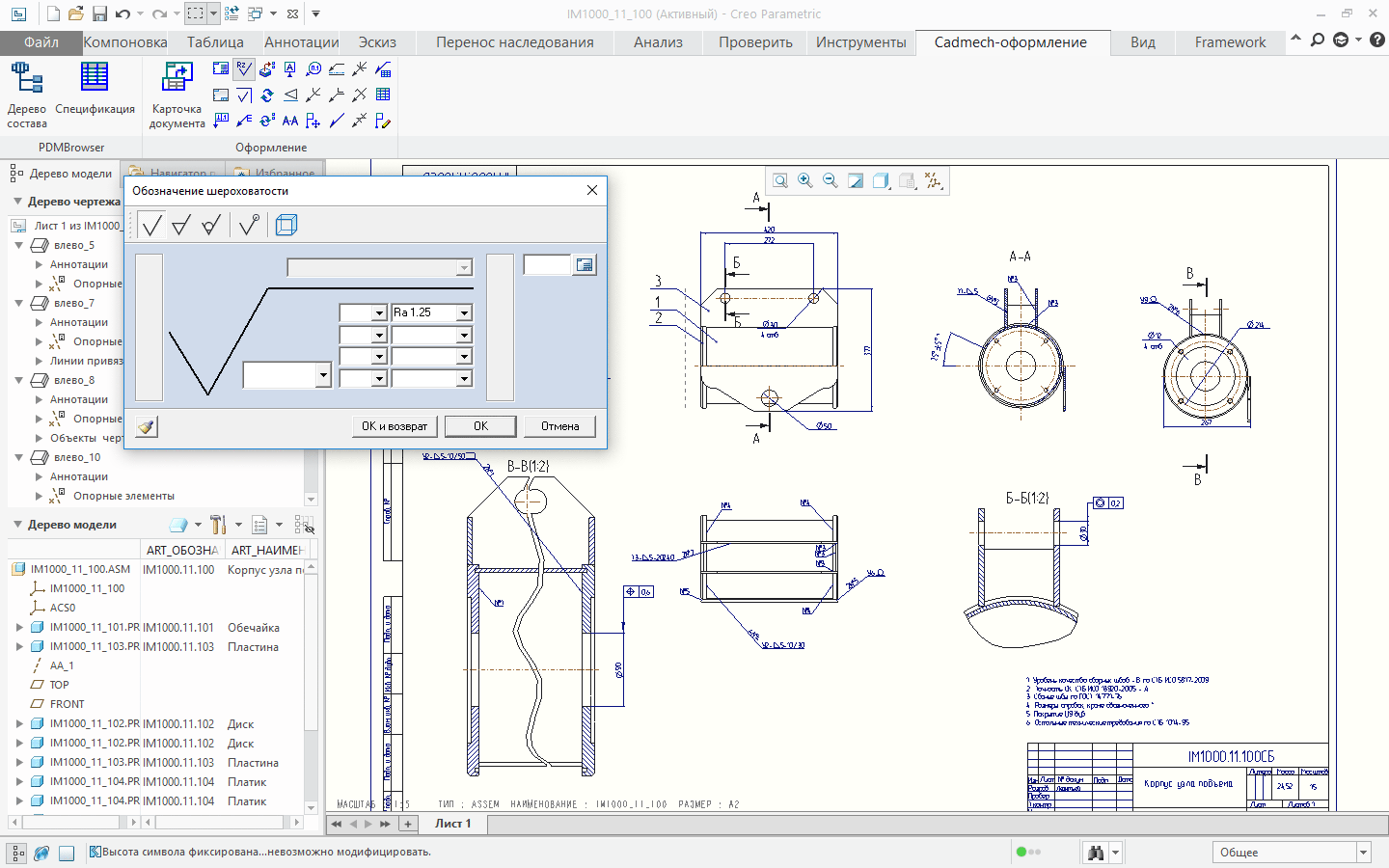

• Простановка символов шероховатости, допусков формы и расположения поверхностей.
• Возможность определения формы записи допусков для указания предельных отклонений. Все типы допусков рассчитываются системой автоматически в соответствии с выбранным квалитетом и номиналов размера.
• Генерация обозначений неразъемных соединений.

Cпецификации и ведомости

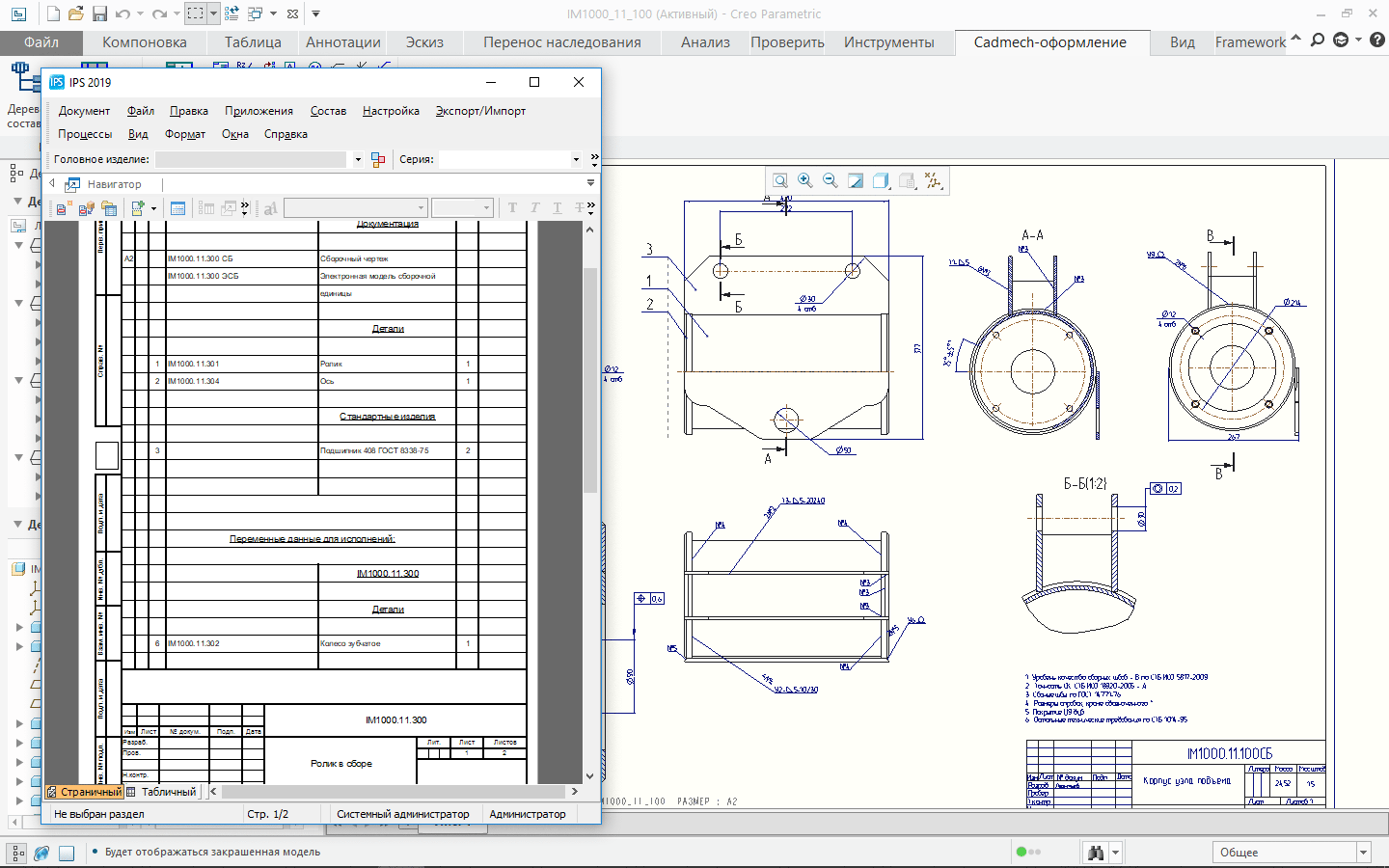

Cadmech ProE позволяет генерировать спецификации на основании модели сборки или сборочного чертежа. Данные в спецификацию заносятся путем автоматического считывания состава изделия из электронной модели сборки. Далее информация передается в редактор текстовых конструкторских документов IPS AVS для формирования и оформления спецификации.

Система IPS AVS позволяет формировать следующие документы:

• Единичная спецификация.
• Групповая спецификация формы А, Б, В.
• "Зеркальная" спецификация.
• Общая спецификация для конфигурируемых изделий.
• Спецификация заказа.
• Перечень элементов.
• Ведомость покупных изделий.
• Ведомость спецификаций.
• Развернутая (общая) спецификация.
• Ведомость состава изделия.
• Другие структурированные конструкторские текстовые документы.

Вывод документов осуществляется как на печатающие устройства, так и путем их экспорта в форматы DBF, EMF, WMF, BMP, XML.
