Система автоматизации поиска, анализа, просмотра и вывода чертежей и изображений на внешние устройства

Как купить Временная версия

Возможности Show

Преимущество использования Show заключается в том, что на отдельном рабочем месте, где производится только анализ и вывод чертежа или документа, не требуется наличие программы, в которой он был создан.

Многообразие поддерживаемых форматов

Show позволяет работать с файлами различных форматов:

  • Чертежи (AutoCAD v.9-2021 и других CAD) - DWG, DXF.
  • Растровые изображения - BMP, GIF, JPG, TIF, PCX, TGA, PNG, PIC, FLI, FLC, IFF.
  • Векторные изображения - WMF, EMF.
  • Слайды - SLD, SLB.
  • Пиктограммы - ICO.
  • Спецификации, выпущенные с помощью AVS - SP.
  • Извещения об изменениях, выпущенные с помощью Search - REV.
  • Бланки и документы - BLN, IMD.
  • Комплекты технологической документации - TPR.

Удобный доступ к файлам

  • Быстрый поиск чертежей по именам файлов.
  • Доступ к сетевым ресурсам.
  • Сканирование дисков с пометкой папок, содержащих графические файлы.

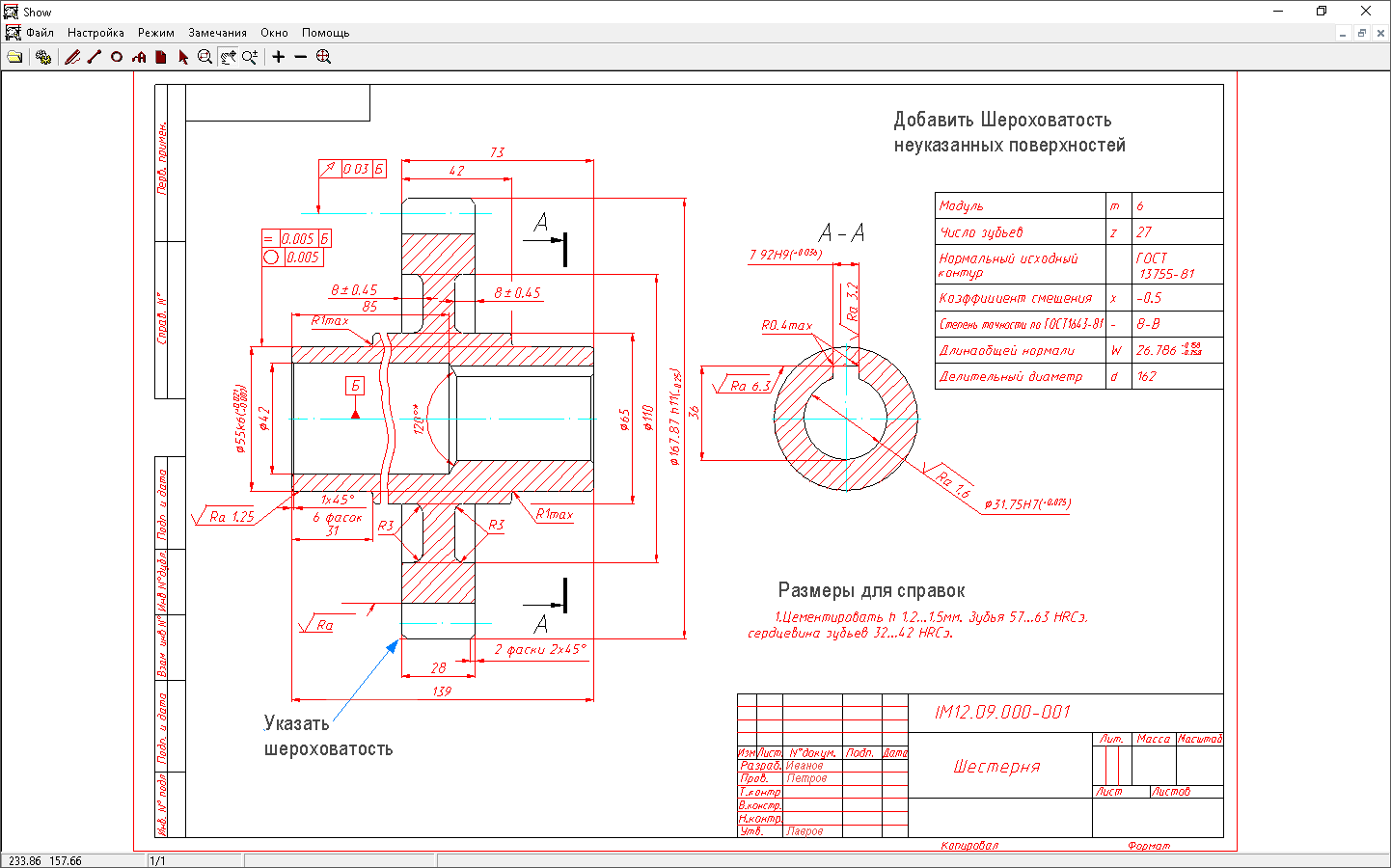

Просмотр и анализ чертежей

  • Масштабирование, панорамирование, общий вид.
  • Просмотр чертежа по слоям.
  • Просмотр пространства листа и пространства модели.
  • Выбор и просмотр блоков чертежа.
  • Нанесение на чертеж замечаний и исправлений без изменения самого чертежа.

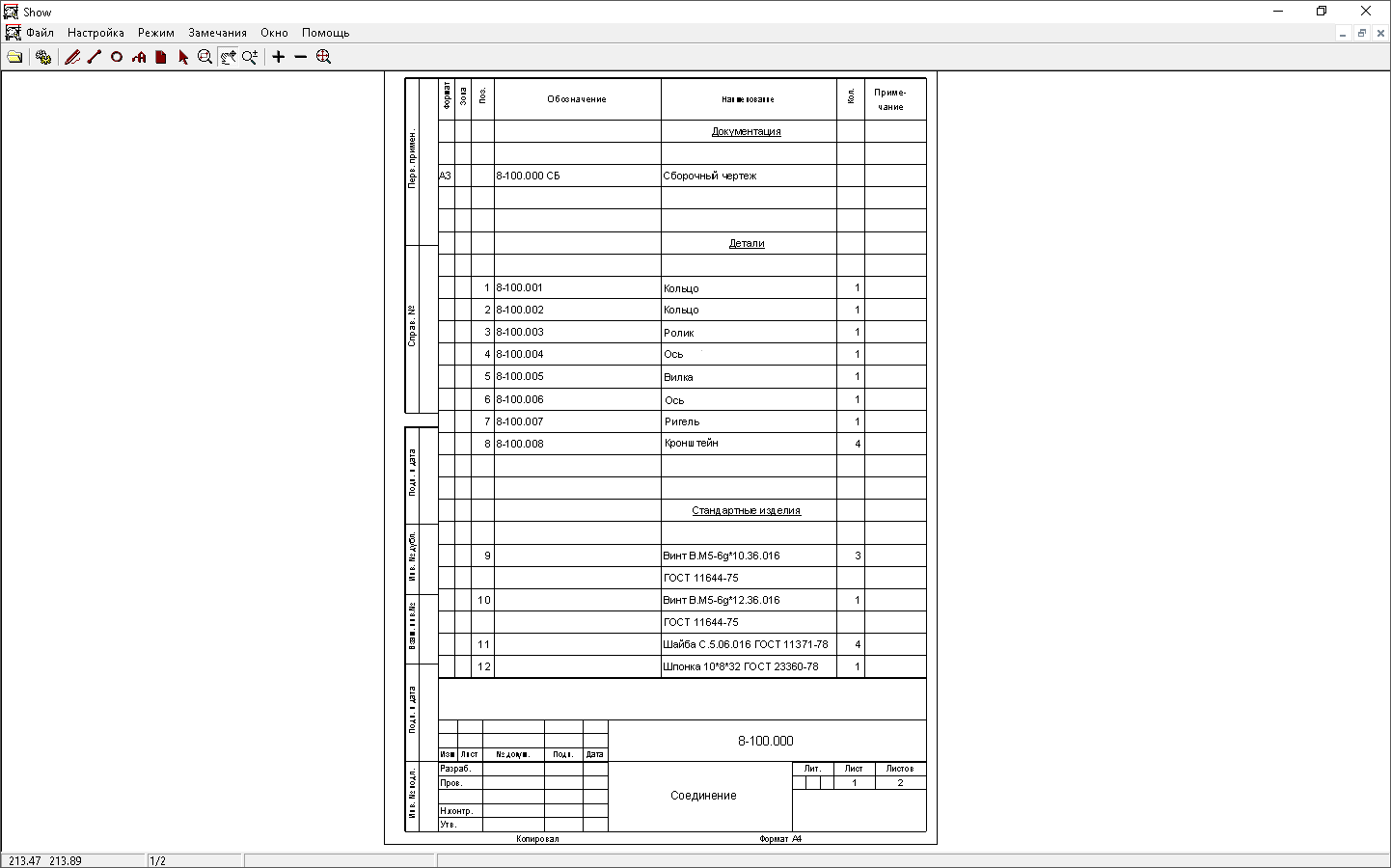

Просмотр спецификаций и извещений

  • Просмотр спецификаций системы AVS.
  • Просмотр многолистовых спецификаций по листам.
  • Просмотр извещений системы Search.

Управление выводом на внешние устройства

  • Управление форматом и ориентацией листа.
  • Управление положением и масштабом выводимого рисунка.
  • Поворот изображения на любой угол.
  • Работа с фрагментом чертежа (выбор рамкой).
  • Изменение цвета и толщины линий.
  • Разбиение чертежа на фрагменты с учетом последующей склейки в большой лист.
  • Использование нескольких изображений в одном сеансе вывода.
  • Автоматическая компоновка нескольких чертежей на лист для оптимального расхода бумаги.
  • Вывод на плоттеры и принтеры любого формата, через порт или файл.

Поддержка внешних шрифтов и ссылок

  • Внешние шрифты SHX.
  • Внешние ссылки (блоки) в формате DWG или DXF.
