Автоматизированная система технологической подготовки производства

Как купить Временная версия

Возможности Techcard

Система Techcard охватывает ВСЕ этапы технологической подготовки производства на предприятии и дает возможность обеспечить полную унификацию и стандартизацию производственных процессов.

Расцеховочные маршруты и материальное нормирование

  • Создание многовариантных расцеховочных маршрутов изготовления изделий с учетом входимости в различные сборочные узлы или заказы.
  • Выпуск извещений на изменение расцеховочных маршрутов, заготовок, вспомогательных материалов с сохранением истории изменения.
  • Автоматизированный расчет заготовок и вспомогательных материалов при помощи встроенной экспертной системы.
  • Получение различных сводных ведомостей (сводные ведомости расцеховочных маршрутов, норм расхода материалов на изделие, заказ, по цеху или по любым другим условиям).

Технологические процессы

Система Techcard поддерживает проектирование технологических процессов обработки деталей для различных видов производств (механообработка, термообработка, сварка, сборка, гальваника, окраска, холодная штамповка, литье и другие).

  • Проектирование технологического процесса обработки детали в диалоговом режиме с использованием базы данных, на основе аналога или типового техпроцесса.
  • Поддержка версионности технологических процессов.
  • Автоматический подбор операций, оборудования, переходов, оснастки, вспомогательных материалов, персонала на основе алгоритмов, настраиваемых пользователем.
  • Создание типовых (групповых) технологических процессов на группу деталей, работа с единичными технологическими процессами, созданными на основе группового (типового) технологического процесса.
  • Параллельное проектирование сквозного технологического процесса несколькими исполнителями для различных видов производств.
  • Автоматизированный расчет технологических параметров (режимы обработки, нормирование и др.) для различных видов производств при помощи встроенной экспертной системы.
  • Создание графических библиотек типовых элементов (техпроцессов), типовых операций с привязкой к ним типовых технологических решений.

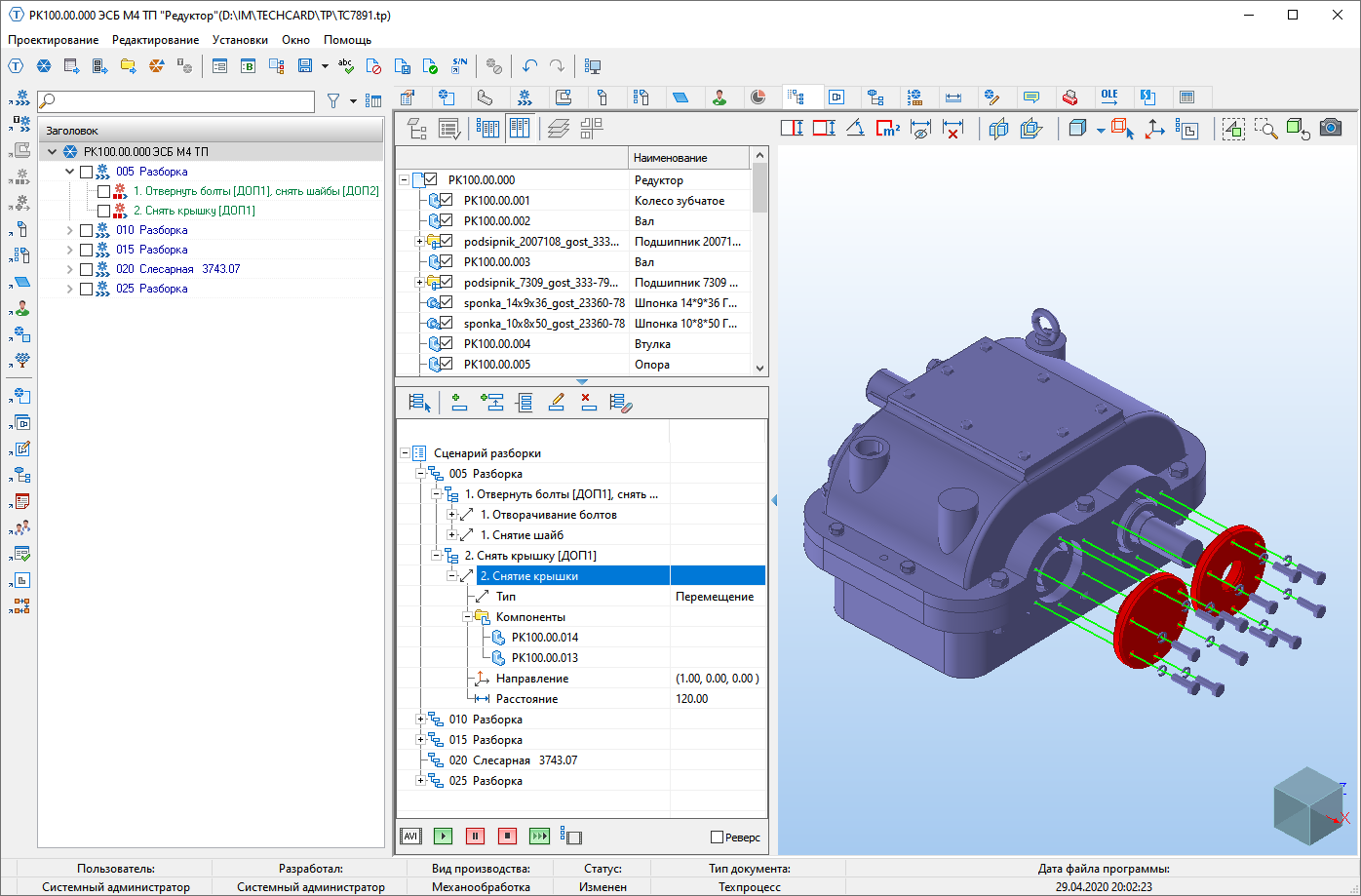

  • Визуализация элементов технологического процесса с использованием медиафайлов (фото, видео).

Трудовое нормирование

Расчет трудового нормирования может производиться автоматически технологом при проектировании технологического процесса или другими службами предприятия на основании уже разработанных техпроцессов.

Встроенная экспертная система позволяет использовать как укрупненные нормативы, так и производить расчет норм времени по режимам обработки. Система анализирует информацию, указанную в техпроцессе, на основании которой производит поиск необходимых формул или таблиц. Простой и удобный интерфейс позволяет настраивать расчеты без привлечения программистов.

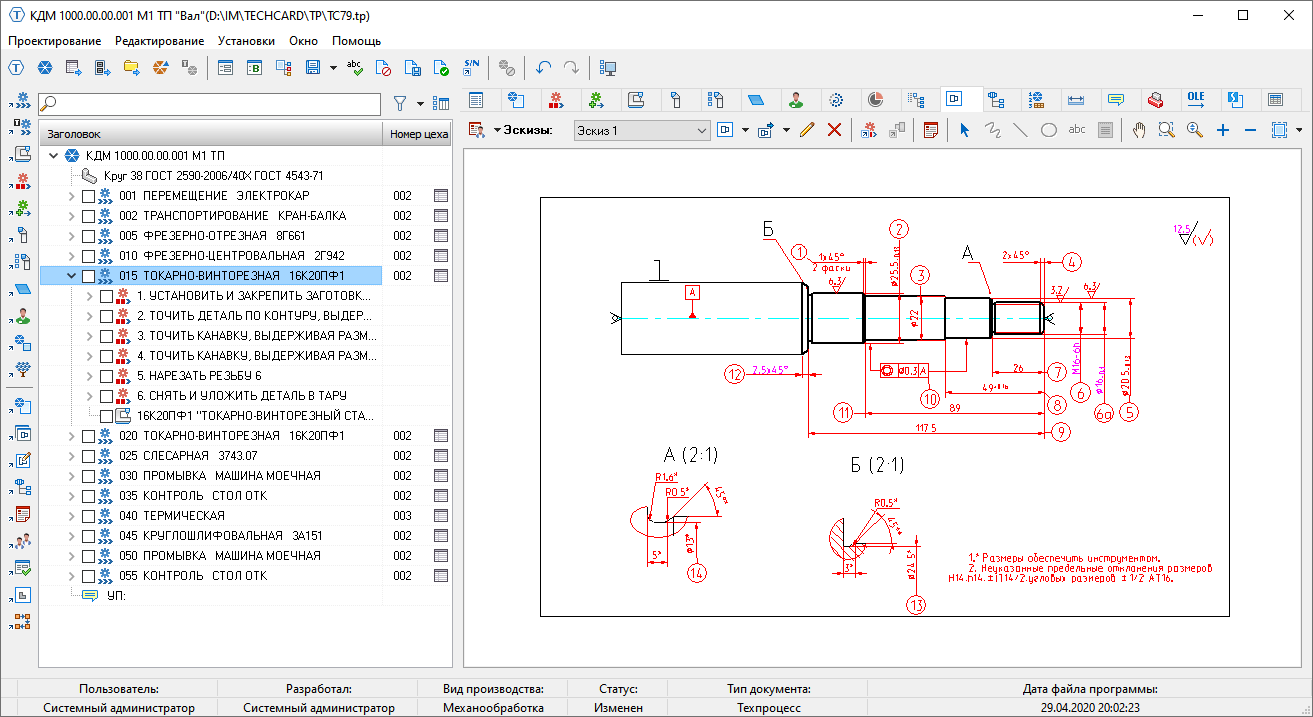

Операционные эскизы

  • Проектирование и оформление операционных эскизов и карт наладок на основании конструкторских чертежей с использованием взаимосвязи с системой разработки конструкторской документации Cadmech-T (для AutoCAD, BricsCAD, nanoCAD).
  • Использование в качестве операционных эскизов изображений из различных CAD-систем при помощи OLE-технологии.

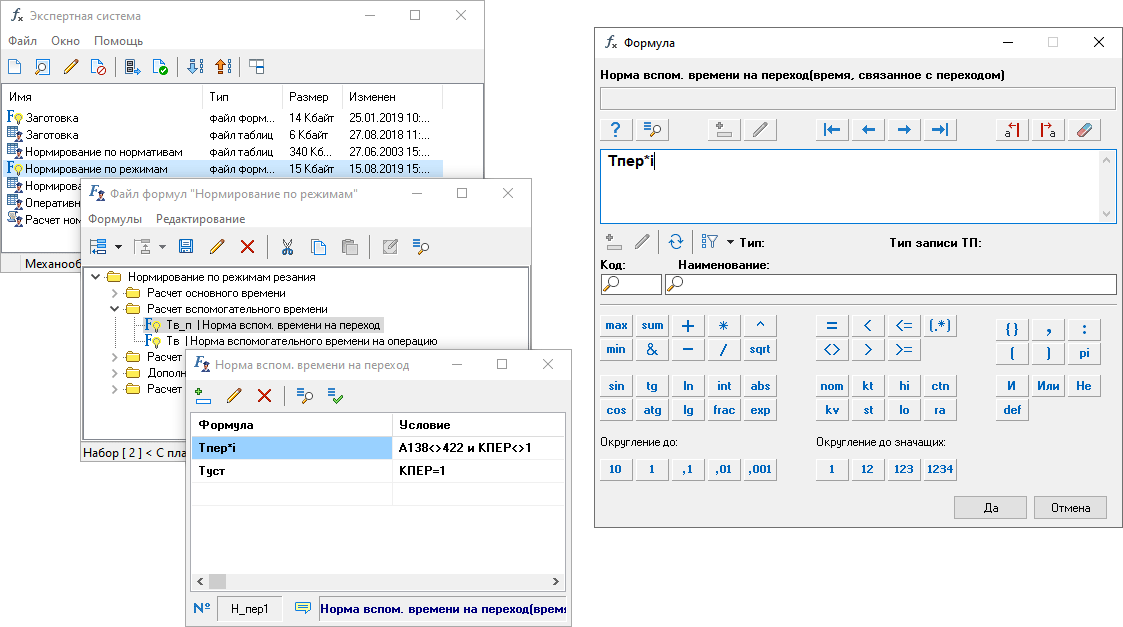

Технологические расчеты

Система Techcard позволяет автоматизировать различные расчеты, которые прежде приходилось производить вручную даже при использовании каких-либо других программ, поддерживающих редактирование технологических процессов. Например, можно автоматизировать выбор допусков и припусков для механической обработки деталей, подбор режимов обработки, выбор оснастки и многое другое. Это обеспечивается специальной Экспертной системой, входящей в состав системы Techcard.

В состав экспертной системы входят электронные формулы, таблицы и скрипты расчетов, используемые ядром программы при расчете параметров Techcard. Экспертная система входит в состав модуля проектирования.

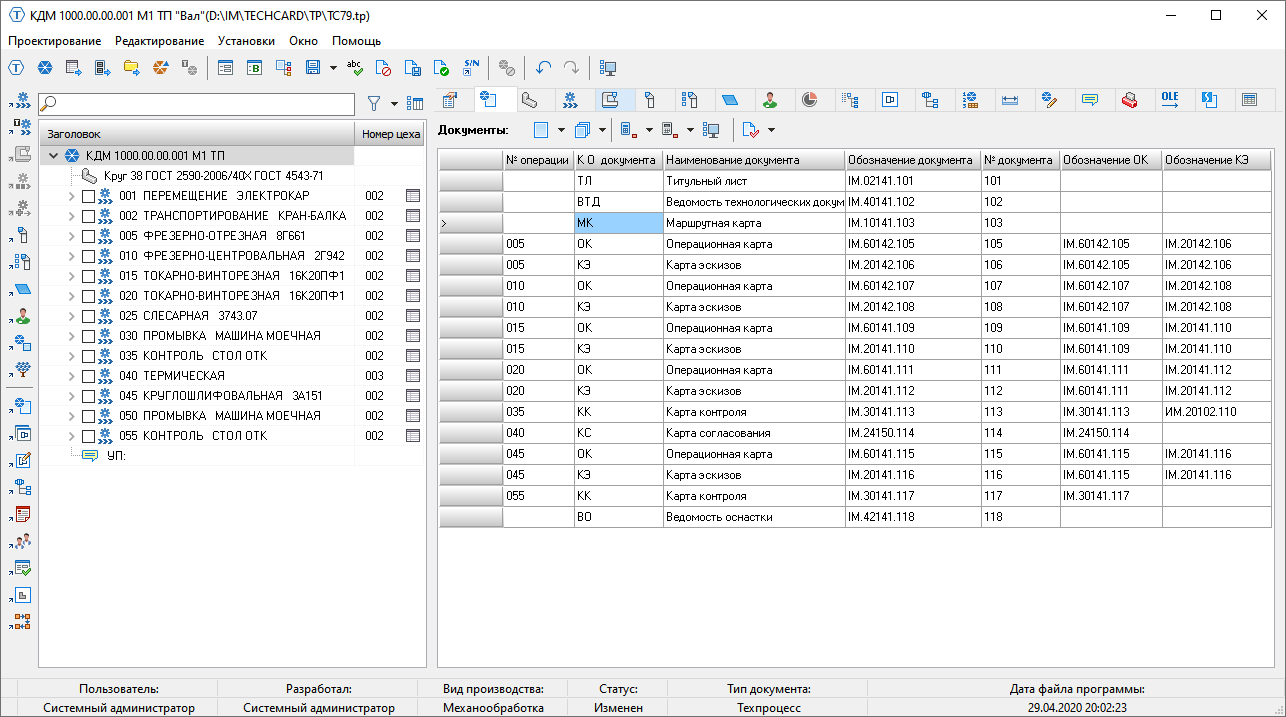

Технологические документы

  • Создание любых новых и редактирование имеющихся форм бланков технологической документации в соответствии со стандартами, принятыми на предприятии ЕСТД, ОСТ, СТП.
  • Оперативная настройка вида и состава комплекта технологических документов на различные типы производств.
  • Автоматическая генерация технологических документов и комплектов по определенным пользователем правилам.
  • Автоматическое отслеживание изменений технологических документов по сравнению с утвержденными версиями, пометка изменившихся данных и заполнение листов регистрации изменений (ЛРИ).
  • Выпуск комплектов (альбомов) технологических документов, сгруппированных по цеху, виду производства с возможностью автоматического обновления.
  • Сбор и вывод в документы сводной информации по материалоемкости, трудоемкости и другим критериям изготовления изделия, группы изделий или заказа.

Единое информационное пространство

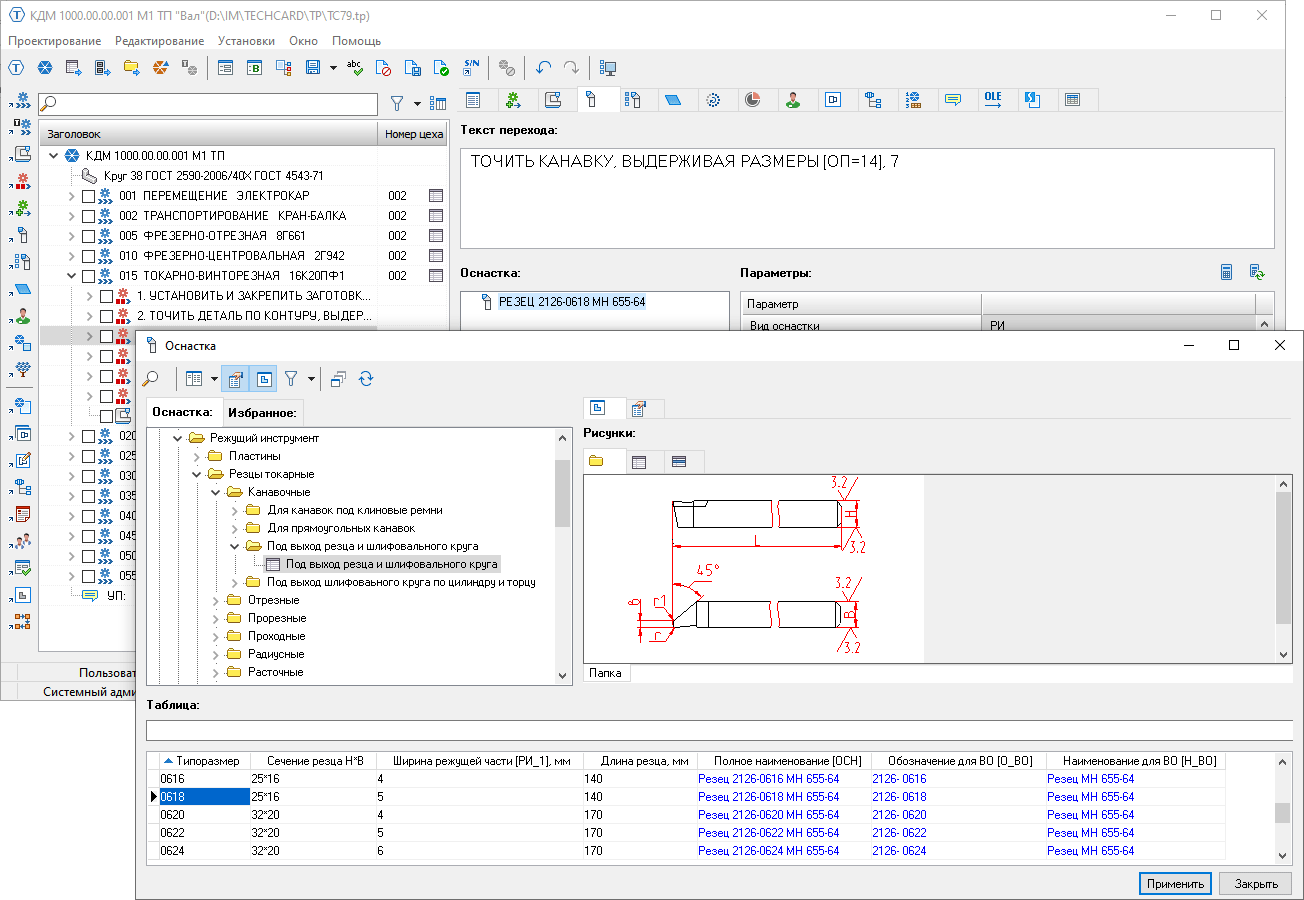

Используемая в Techcard система IMBase обеспечивает ведение единой конструкторско-технологической базы данных. Широкий спектр возможностей по сопровождению информационной базы позволяет адаптировать систему к условиям конкретного предприятия. Настройка прав доступа к любому элементу системы обеспечивает требуемый уровень безопасности для конкретного пользователя.

База данных по технологическому назначению содержит следующую информацию:

  • Применяемые основные и вспомогательные материалы.
  • Виды заготовок и их применяемость по сортаменту.
  • Методика расчета материального нормирования.
  • Классификаторы технологических операций, переходов, допприемов.
  • Иллюстрированный классификатор, паспортные данные и размещение оборудования по цехам и участкам.
  • Иллюстрированный классификатор и анкетные данные средств технологического оснащения (приспособления, режущий, вспомогательный и измерительный инструмент).
  • Рекомендуемые режимы обработки на различные виды производства.
  • Нормативы времени на основные и вспомогательные виды работ.
  • Справочные данные для заполнения параметров операционной технологии.
  • Комплекты форм выходных документов на различные виды производства.

Связь с внешними системами

В Techcard реализован универсальный механизм двустороннего обмена данными в XML-формате по составу изделий и любой технологической информации с другими системами (ERP, MRP, АСУ и пр.).

Наличие в системе большого количества API-функций также позволяет организовать связь с внешними системами и разрабатывать пользовательские приложения с использованием данных, формируемых в Techcard.
