Приложение IMCADConverter SOLIDWORKS - КОМПАС позволяет осуществлять конвертацию моделей и чертежей из CAD-системы SOLIDWORKS в САПР КОМПАС-3D с полной историей построения.
Приложение IMCADConverter состоит из 3-х модулей:
- Модуль получения данных (работает внутри исходной иностранной CAD-системы).
- Модуль импорта (работает в системе КОМПАС-3D).
- Диалоговый модуль взаимодействия с пользователем.

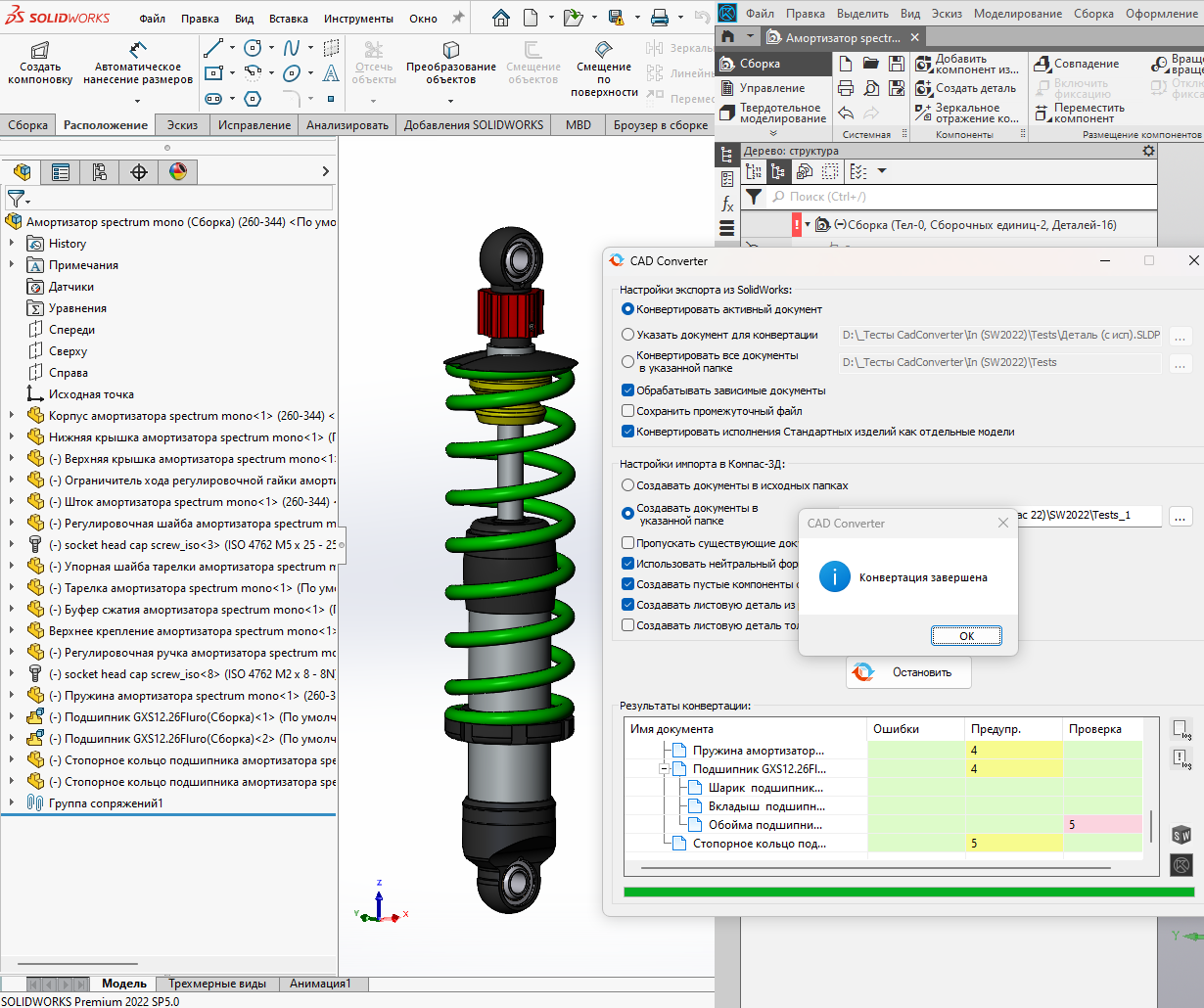

Различные опции позволяют управлять процессом конвертации моделей. Можно указать модель или чертеж для конвертации либо использовать тот документ, который активен в исходной CAD-системе. Есть возможность групповой обработки всех деталей, сборок и чертежей в указанной папке.
Для конвертации связанных между собой документов есть возможность включить опцию "Обрабатывать зависимые документы". При этом для сборки сначала будут конвертированы все ее компоненты, начиная с самого нижнего уровня, а для чертежа сначала будут сконвертированы все связанные с ним 3D-модели.
Также среди опций экспорта есть возможность сохранения промежуточного файла с данными об исходной модели. Этот файл используется для анализа в случае возникновения каких-либо проблем конвертации.
При конвертации документов, разработанных в SOLIDWORKS, для пользователя открыты следующие возможности:
- Конвертация эскизов.
- Конвертация операций.
- Конвертация сборок.
- Поддержка исполнений сборок и деталей.
- Конвертация листовых деталей.
- Конвертация чертежей.
Процесс воссоздания документа в системе КОМПАС-3D также настраивается пользователем. Можно указать место создания сконвертированных документов, пропускать уже существующие документы, управлять обработкой ошибок в процессе конвертации.

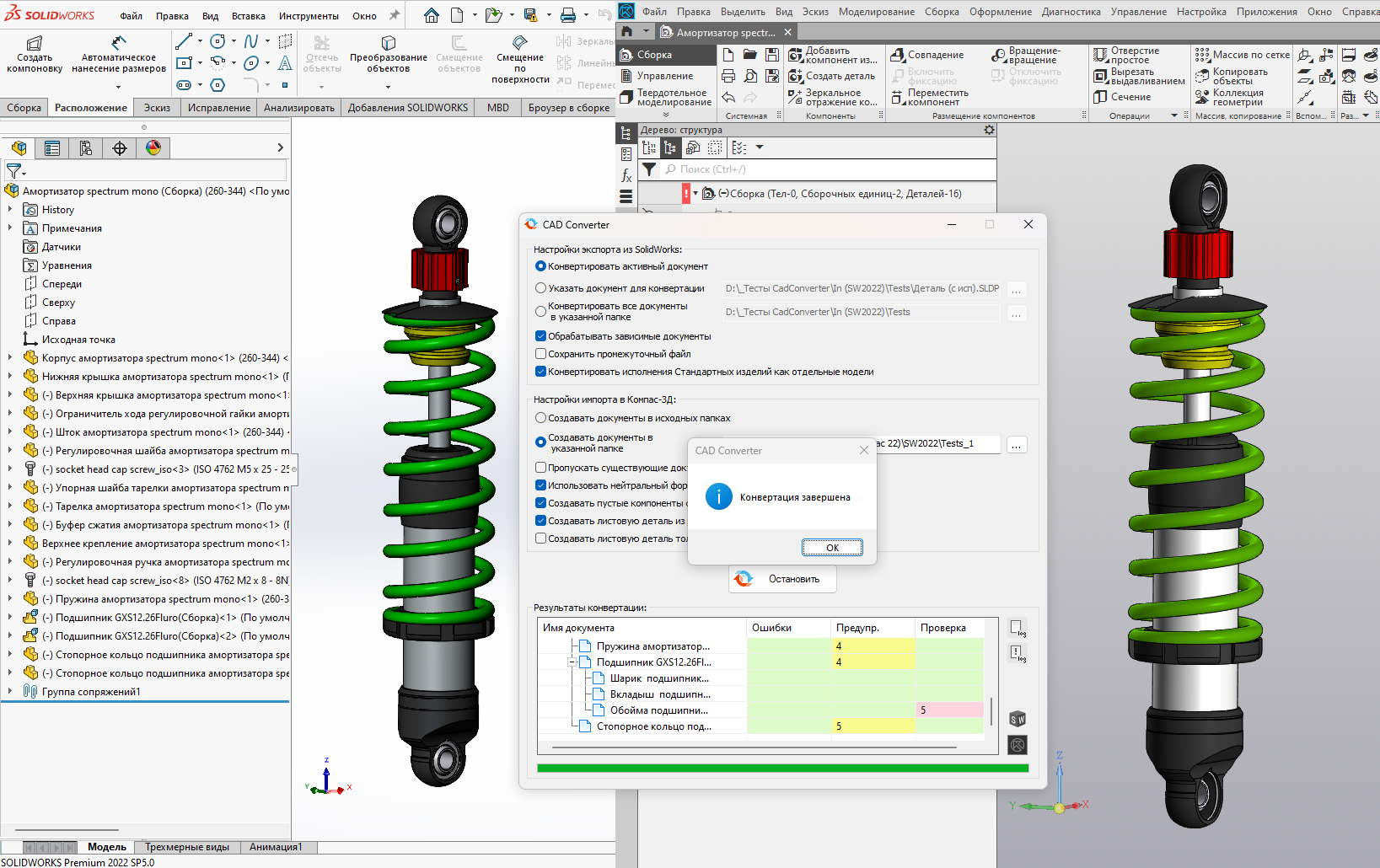

В окне результатов отображается информация о ходе процесса конвертации: ошибки, предупреждения и результаты проверки. Всю информацию о процессе конвертации IMCADConverter пишет в лог-файл. Если конвертация завершилась ошибкой, в логе можно посмотреть причину ее возникновения.
